金屬管浮子流量計的流量換算公式介紹

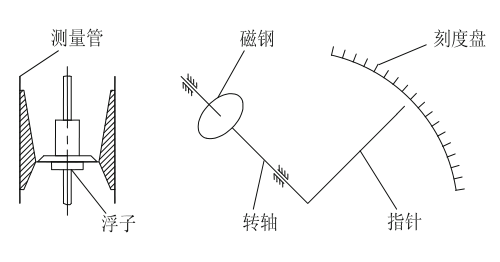

  金屬管浮子流量計的浮子在測量管中隨著流量的變化，將浮子向上移動在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。

1、 金屬管浮子流量計用于測量液體流量時，淮安忠和測控儀表是用常溫下清潔的水作為校驗流體標尺分度，若被測流體的密度與水不同時，應對流量示值讀數進行換算。換算公式如下:

式中: Q1—工作狀態下流量；
Q0—流量計示值流量或輸出信號所對應的流量；
ρf—浮子的平均密度；
ρ1—被測液體在工作狀態下的密度；
ρ0—20℃時水的密度(998.2kg/m³)；
2、金屬管浮子流量計用于氣體流量時，淮安忠和測控儀表是以標準狀態(20℃、101.325kPa)下的干空氣作為氣體標尺分度的。若被測氣體的工作狀態與忠和測控規定不同時，應對流量計示值讀數進行換算，換算公式如下:

式中: Q₁—工作狀態下的氣體流量換算到標準狀態下的流量；
Q₀—流量計示值流量；
ρ1—工作狀態下被測于氣體的密度；
ρ0—標準狀態下的干空氣的密度。(1.205kg/m³)；
P1—工作狀態下被測干氣體的壓力(即表壓與大氣壓之和)kPa；
P0—標準狀態時的壓力，P0=101.325 kPa；
T1—工作狀態下被測于氣體的熱力學溫度，K；
T0—標準狀態時的熱力學溫度，T。=293.15K。
3、由于現場的工作狀態各不相同，所以在選型時要注明被測介質名稱、流量及通徑，另請注明介質壓力、溫度、密度及粘度、功能要求，以便我們幫助正確選型。還可以根據用戶要求,制作成工作狀態或工作狀態下的氣體換算成標準狀態下的流量標尺。
4、一般被測流量可選用普通型材質如：304、316，帶有腐蝕性流體時可防腐型不銹鋼襯四氟。如有不詳之處，我們可提供技術咨詢,需要產品選型的請進入公司官網金屬管浮子流量計頁面選擇。
